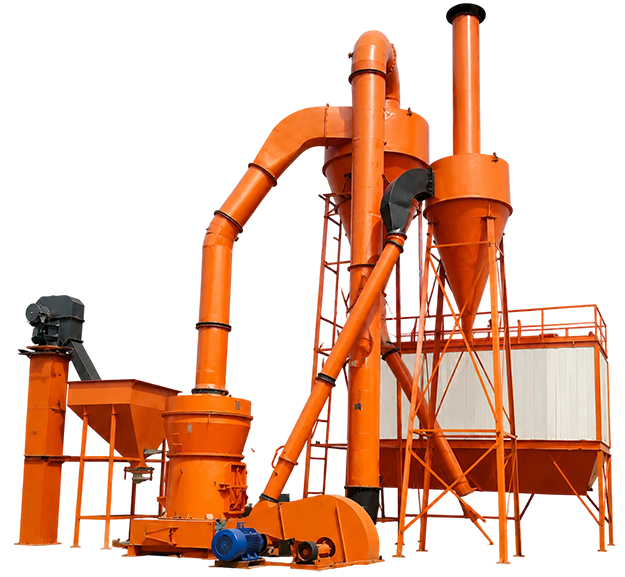

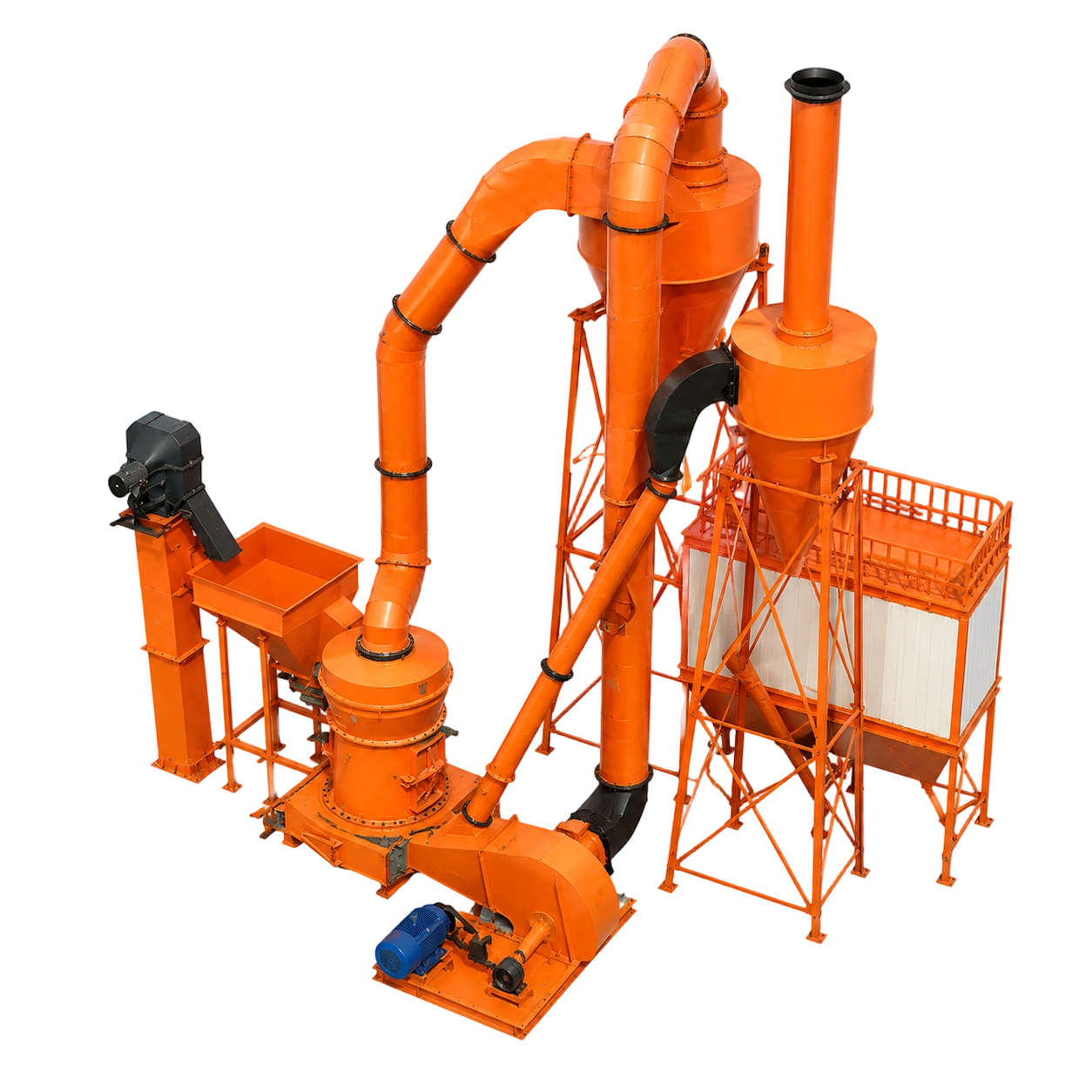

3.4.5R PENDULUM SUSPENSION GRINDING MILL
R型摆式磨粉机用于粉磨石膏、方解石、石灰石、白云石、重晶石、萤石、磷灰石、长石和石英等莫氏硬度不大于7级，湿度在6%以下的非易燃易爆矿产物料。
The R-type pendulum mill is used for grinding non-flammable and non-explosive mineral materials—such as gypsum, calcite, limestone, dolomite, barite, fluorite, apatite, feldspar, and quartz—that have a Mohs hardness of no more than 7 and a moisture content below 6%.

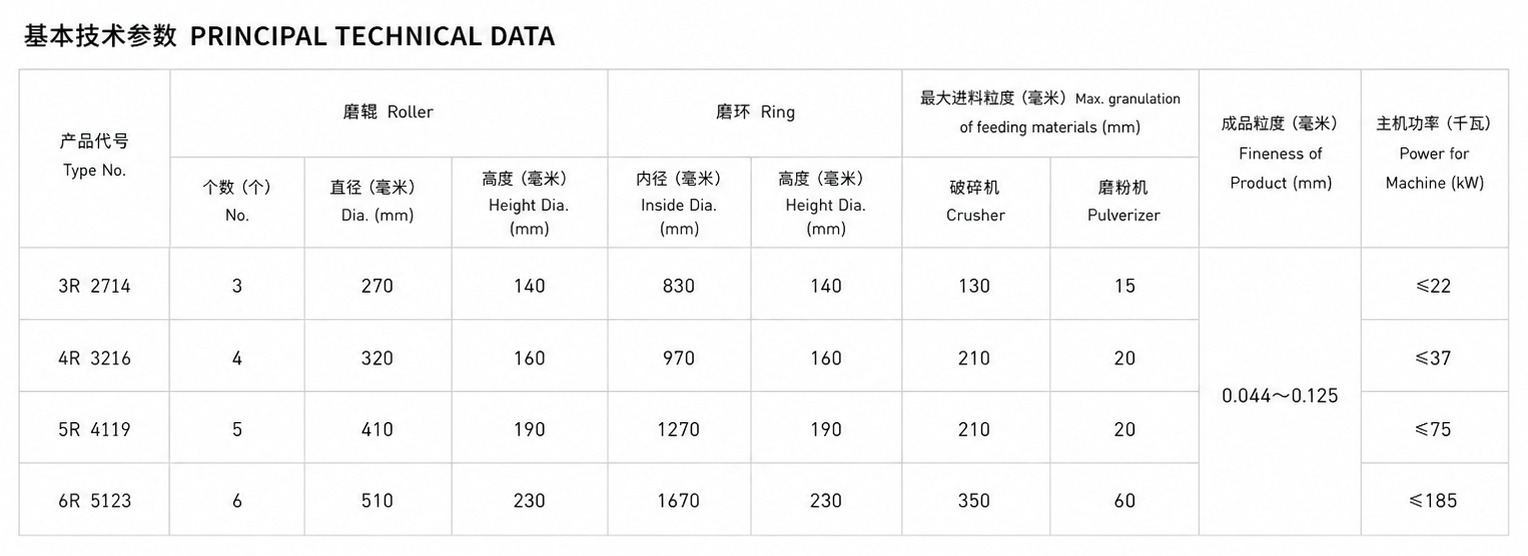

| 基本技术参数 PRINCIPAL TECHNICAL DATA | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 型号 Model |
磨辊 Roller |
磨环 Ring |
最大进料粒度（毫米） Max. Granulation of Feeding Materials (mm) |
成品粒度（毫米） Fineness of Product (mm) |
主机功率（千瓦） Power for Machine (kW) |
||||
| 个数（个） No. |
直径（毫米） Dia. (mm) |
高度（毫米） Height Dia. (mm) |
内径（毫米） Inside Dia. (mm) |
高度（毫米） Height Dia. (mm) |
破碎机 Crusher |
磨粉机 Pulverizer |
|||
| 3R 2714 | 3 | 270 | 140 | 830 | 140 | 130 | 15 | 0～0.125 | ≤22 |
| 4R 3216 | 4 | 320 | 160 | 970 | 160 | 210 | 20 | 0～0.125 | ≤37 |
| 5R 4119 | 5 | 410 | 190 | 1270 | 190 | 210 | 20 | 0～0.125 | ≤75 |
| 6R 5123 | 6 | 510 | 230 | 1670 | 230 | 350 | 60 | 0～0.125 | ≤185 |

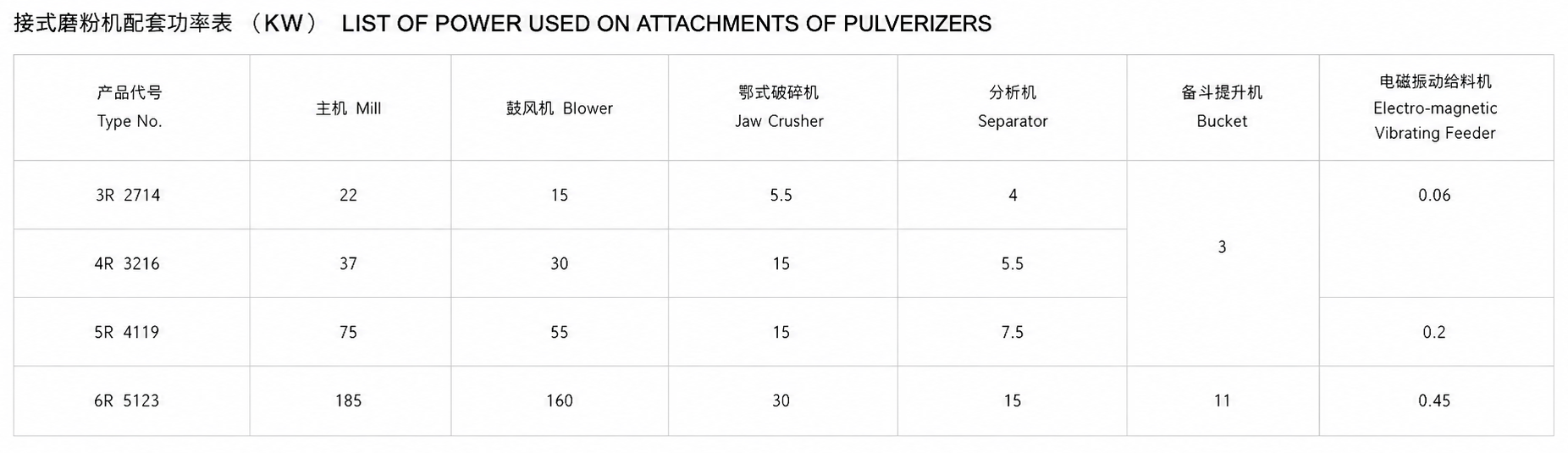

| 摆式磨粉机配套功率表（KW） | ||||||
|---|---|---|---|---|---|---|
| 型号 Model |
主机 Mill |
鼓风机 Blower |
颚式破碎机 Jaw Crusher |
分析机 Separator |
畚斗提升机 Bucket Elevator |
电磁振动给料机 Electromagnetic Vibrating Feeder |
| 3R 2714 | 22 | 15 | 5.5 | 4 | 3 | 0.06 |
| 4R 3216 | 37 | 30 | 15 | 5.5 | 3 | 0.06 |
| 5R 4119 | 75 | 55 | 15 | 7.5 | 3 | 0.2 |
| 6R 5123 | 185 | 160 | 30 | 15 | 11 | 0.45 |

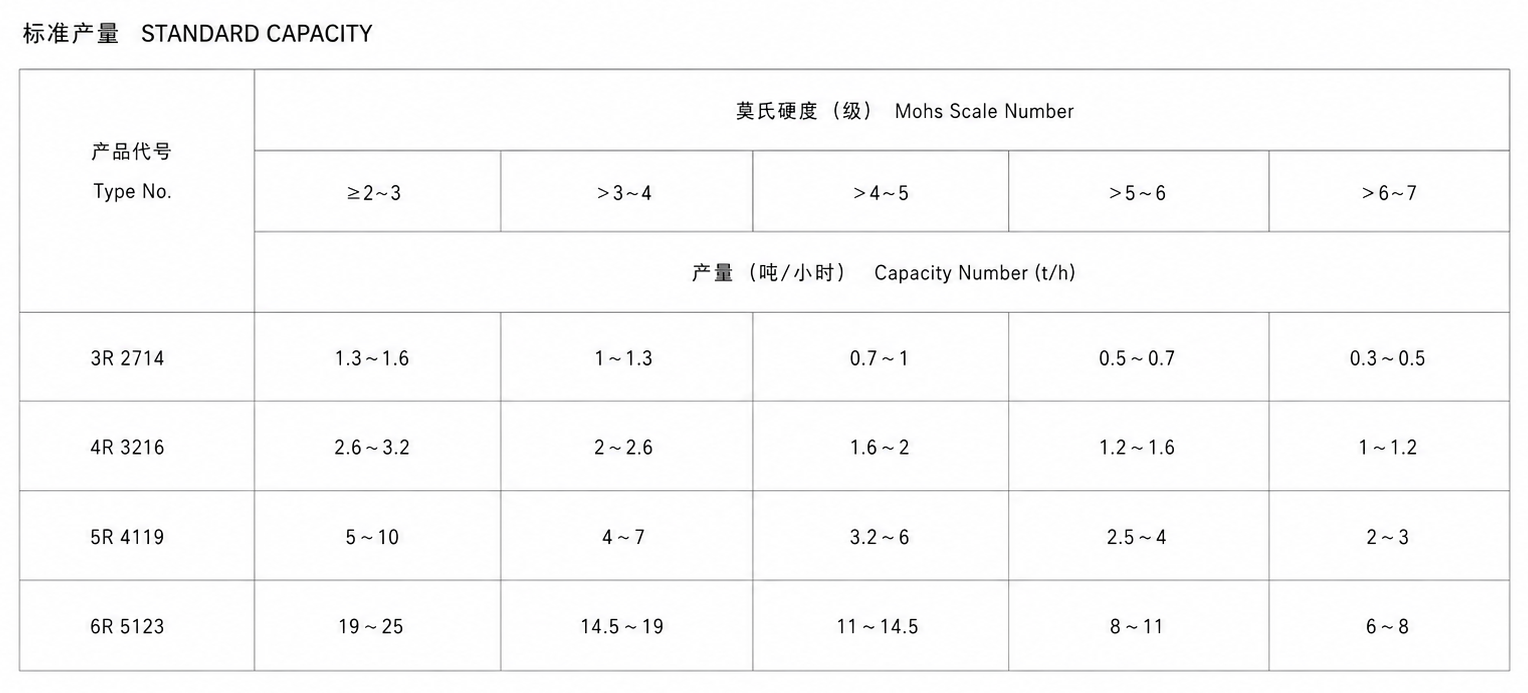

| 标准产量 | |||||
|---|---|---|---|---|---|
| 型号 Model |
莫氏硬度（级） Mohs Scale Number |
||||
| >2～3 | >3～4 | >4～5 | >5～6 | >6～7 | |
| 产量（吨/小时） Capacity Number（t/h） | |||||
| 3R 2714 | 1.3～1.6 | 1～1.3 | 0.7～1 | 0.5～0.7 | 0.3～0.5 |
| 4R 3216 | 2.6～3.2 | 2～2.6 | 1.6～2 | 1.2～1.6 | 1～1.2 |
| 5R 4119 | 5～10 | 4～7 | 3.2～6 | 2.5～4 | 2～3 |
| 6R 5123 | 19～25 | 14.5～19 | 11～14.5 | 8～11 | 6～8 |

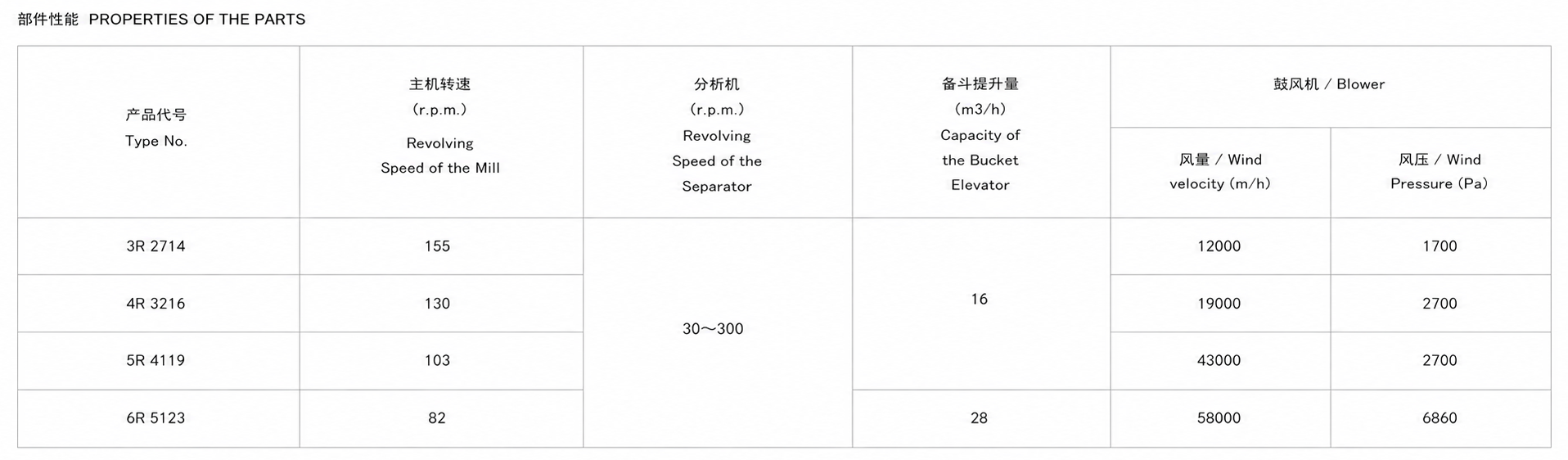

| 部件性能 | |||||
|---|---|---|---|---|---|
| 型号 Model |
主机转速 (r.p.m.) |
分析机 (r.p.m.) |
畚斗提升量 (m3/h) |
鼓风机 Blower | |
| 风量 (m/h) |
风压 (Pa) |
||||
| 3R 2714 | 155 | 30～300 | 16 | 12000 | 1700 |
| 4R 3216 | 130 | 30～300 | 16 | 19000 | 2700 |
| 5R 4119 | 55 | 30～300 | 16 | 43000 | 2700 |
| 6R 5123 | 82 | 30～300 | 28 | 58000 | 6860 |

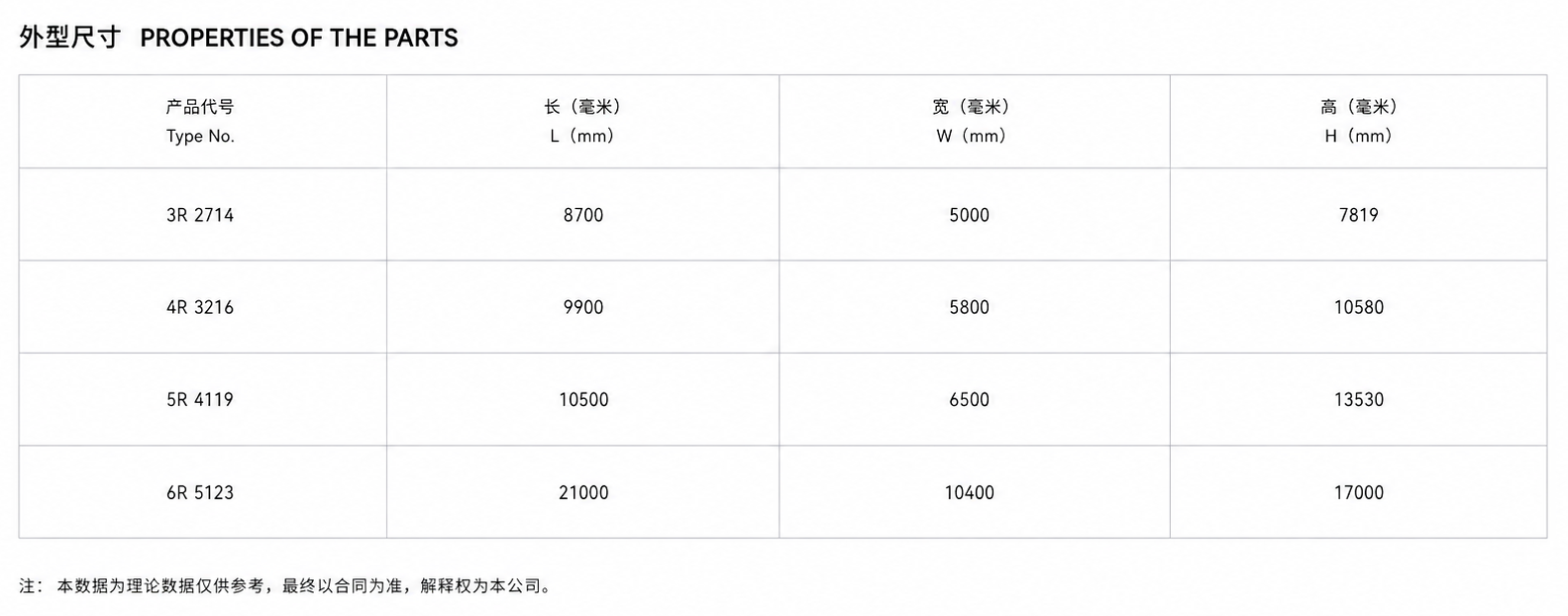

| 外型尺寸 | |||
|---|---|---|---|
| 型号 Model |
长（毫米） L (mm) |
宽（毫米） W (mm) |
高（毫米） H (mm) |
| 3R 2714 | 8700 | 5000 | 7819 |
| 4R 3216 | 9900 | 5800 | 10580 |
| 5R 4119 | 10500 | 6500 | 13530 |
| 6R 5123 | 21000 | 10400 | 17000 |
